滑模支架
滑模支架
一、滑模技術簡介
滑模是模板緩慢移動結構成型 ， 一般是固定尺寸的定型模板，由牽引設備牽引。
滑模工程技術是我國現澆混凝土結構工程施工中機械化程度高、施工速度快、現場場地占用少、結構整體性強、抗震性能好、安全作業有保障、環境與經濟綜合效益顯著的一種施工技術，通常簡稱為“滑?！?。
二、滑模支架概述

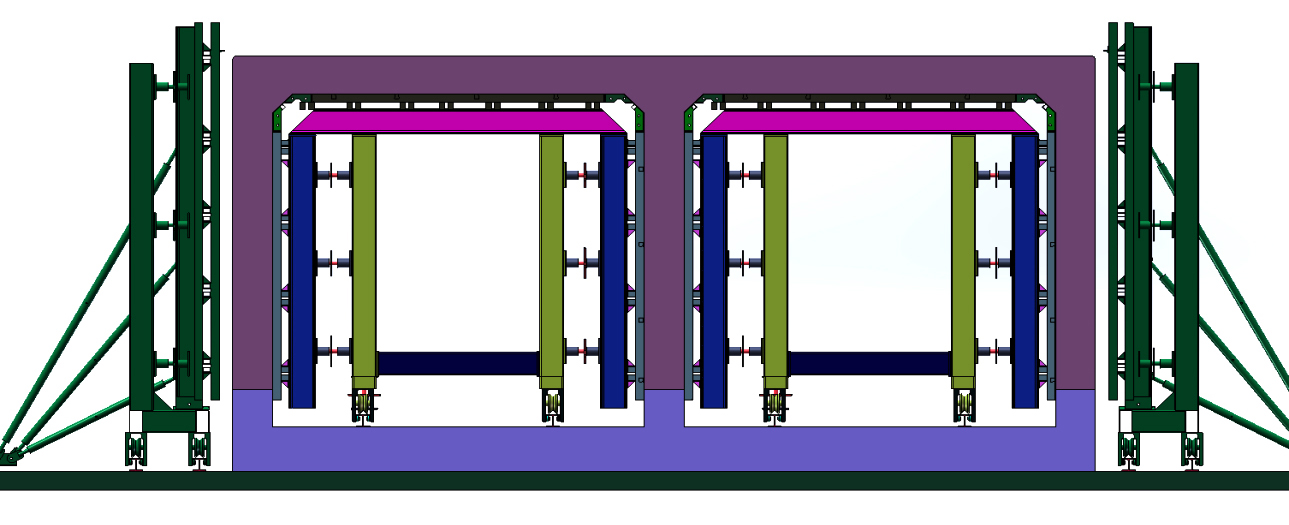

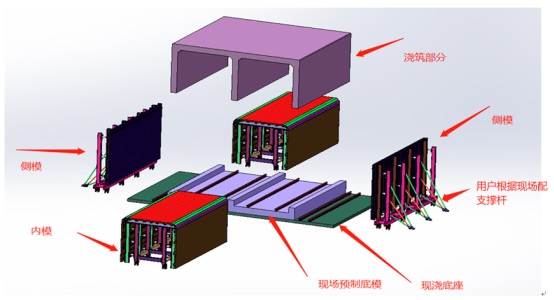

- 1、用于綜合管廊現澆混凝土滑模施工的模板臺車，包括模板體系
管廊尺寸：寬：2800*高3950mm雙通道，混凝土墻體厚度250/400mm。
- 2、每次施工長度24米，所供支架及模板6米為一節，共計4節組裝總長24米。

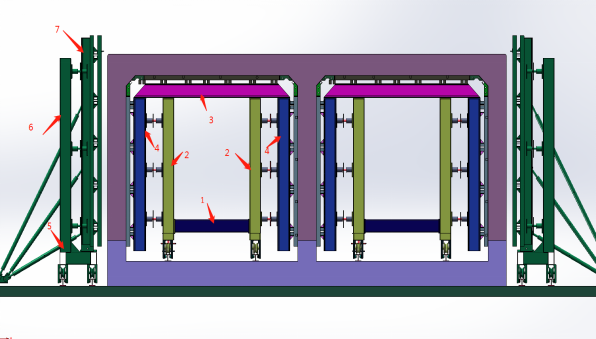

三、滑模支架部件表
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 內模底座 |
|
|
|
2 | 內模立柱 |
|
|
|
3 | 內模水平工字鋼 |
|
|
|
4 | 內模垂直滑動工字鋼 |
|
|
|
5 | 外模支架底座 |
|
|
|
6 | 外模支架立柱 |
|
|
|
7 | 外模支架滑動工字鋼 |
|
|
四、螺旋伸縮裝置焊接說明：
五、滑模支架安裝現場：
-
